Châssis d’accès au toit en PVC à triple vitrage WVB+T V10 – 50 X 62 cm

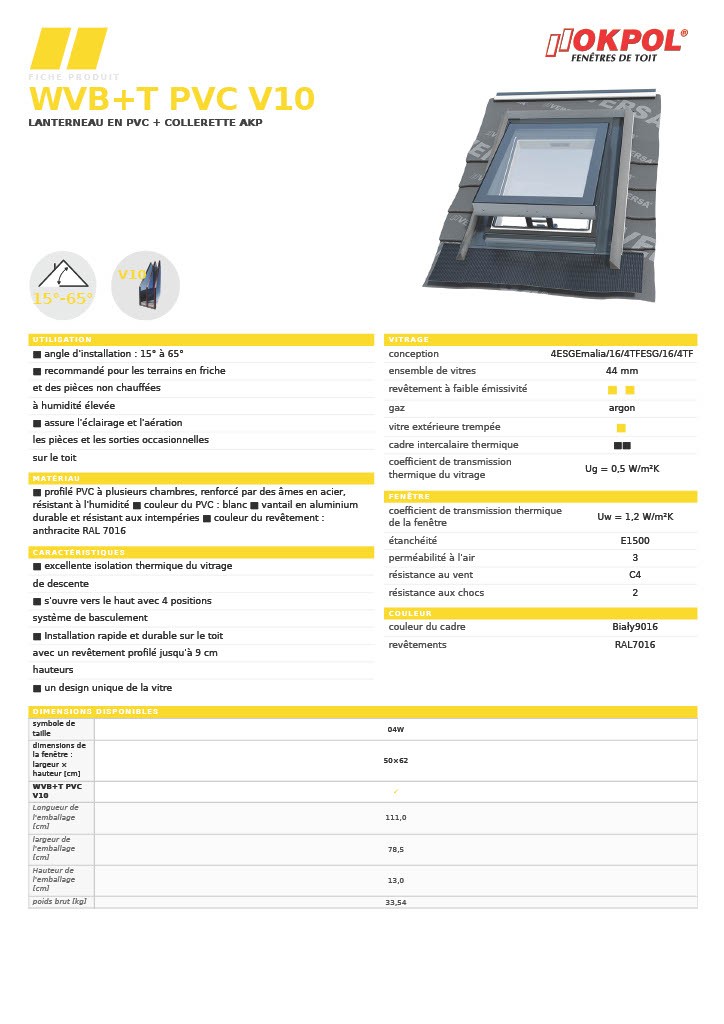

Fiche de produit

Notice d’installation

Carte de garantie

Le châssis d’accès au toit WVB+T PVC V10 permet d’accéder à la toiture depuis des combles non aménagés et non chauffés. Son ouverture vers le haut permet également d’apporter de la lumière naturelle et d’aérer le volume sous toiture.

Ce modèle de 50 × 62 cm associe un dormant en PVC blanc à un ouvrant en aluminium et à un triple vitrage V10. Il comprend un raccord d’étanchéité intégré et une collerette de raccordement à l’écran de sous-toiture AKP.

Ouverture vers le haut et accès à la toiture

L’ouvrant se relève vers le haut. La poignée permet de le maintenir dans quatre positions pour adapter l’ouverture aux besoins d’accès et d’aération.

• Ouverture manuelle vers le haut ;
• Poignée de maintien de l’ouvrant à quatre positions ;
• Accès à la toiture depuis les combles ;
• Éclairage naturel et aération du volume sous toiture.

Triple vitrage V10 et performances thermiques

Le vitrage isolant V10 présente une épaisseur totale de 44 mm. Il comporte une couche à faible émissivité, un remplissage à l’argon et un intercalaire à bord chaud.

• Composition du vitrage : 4H/16/4TH/16/4T ;
• Triple vitrage de 44 mm ;
• Verre extérieur trempé ;
• Coefficient thermique du vitrage : Ug = 1,0 W/m²·K ;
• Coefficient thermique du châssis : Uw = 1,2 W/m²·K.

Dormant PVC et finition extérieure

Le dormant est constitué de profilés PVC multichambres renforcés par des armatures en acier. L’ouvrant en aluminium et l’habillage extérieur assurent une finition adaptée à l’exposition aux intempéries.

• Dormant en PVC blanc, résistant à l’humidité ;
• Renforts en acier ;
• Ouvrant en aluminium ;
• Habillage extérieur : anthracite RAL 7016.

Raccord d’étanchéité intégré

Le raccord intégré comprend une bavette en EPDM avec sous-face butyle. Il est adapté aux couvertures profilées présentant un relief jusqu’à 9 cm.

• Raccord d’étanchéité universel intégré ;
• Collerette AKP perméable à la vapeur pour le raccordement à l’écran de sous-toiture ;
• Éléments d’étanchéité en mousse de polyuréthane à base autocollante ;
• Gouttière de drainage et support de tuile.

Caractéristiques principales

• Modèle : WVB+T PVC V10 ;
• Type : châssis d’accès au toit ;
• Destination : combles non aménagés et non chauffés ;
• Dimensions : 50 × 62 cm, largeur × hauteur ;
• Ouverture : vers le haut ;
• Pente de toiture : de 15° à 65° ;
• Vitrage : triple vitrage V10 de 44 mm ;
• Étanchéité à l’eau : classe 5A ;
• Perméabilité à l’air : classe 3 ;
• Résistance au vent : classe C4.

Le châssis WVB+T PVC V10 associe un accès à la toiture, un triple vitrage et un raccord d’étanchéité intégré. Avant de commander, vérifiez les dimensions, la pente du toit et le profil de la couverture.

Ce châssis est destiné aux combles non aménagés et non chauffés. La pose doit être effectuée par un installateur qualifié, conformément à la notice d’installation.
